如何判斷RO膜的好壞？

你知道判斷RO膜的好壞需要從哪些方面進(jìn)行評(píng)估嗎？具體的判斷方法和標(biāo)準(zhǔn)是什么？今天一起跟魯東小編來(lái)學(xué)習(xí)吧！

判斷RO膜的好壞主要從性能參數(shù)、外觀狀態(tài)、運(yùn)行表現(xiàn)、使用壽命及維護(hù)成本等多方面進(jìn)行綜合評(píng)估,以下是具體的判斷方法和標(biāo)準(zhǔn)：

一、性能參數(shù)檢測(cè)

1. 脫鹽率

定義：膜對(duì)水中鹽分的截留能力，通常用百分比表示。

標(biāo)準(zhǔn)：新膜的脫鹽率一般≥97%（不同品牌和型號(hào)略有差異）。

如果脫鹽率低于90%，說(shuō)明膜性能顯著下降，可能存在污染、老化或破損。

注意：需在相同水溫（通常25℃）和壓力下對(duì)比，溫度每變化1℃，脫鹽率約波動(dòng)2%。

2. 產(chǎn)水量

定義：?jiǎn)挝粫r(shí)間內(nèi)的產(chǎn)水體積。

標(biāo)準(zhǔn)：新膜的產(chǎn)水量應(yīng)接近廠家標(biāo)注的理論值。

若產(chǎn)水量下降30%以上，可能是膜表面污染、堵塞或老化導(dǎo)致。

檢測(cè)方法：固定進(jìn)水壓力（如0.4-0.6MPa）和水溫，測(cè)量單位時(shí)間產(chǎn)水量，與初始值對(duì)比。

3. 進(jìn)水壓力與壓差

壓力變化：新膜運(yùn)行時(shí)，進(jìn)水壓力穩(wěn)定在設(shè)計(jì)范圍內(nèi)。

若壓力顯著升高（如增加50%），可能是膜元件堵塞或壓實(shí)，導(dǎo)致水流阻力增大。

壓差（膜前后壓力差）：正常運(yùn)行時(shí)，單支膜的壓差應(yīng)＜0.1MPa。

壓差＞0.3MPa時(shí)，表明膜表面污染嚴(yán)重（如膠體、微生物沉積），需化學(xué)清洗或更換。

二、外觀與物理狀態(tài)檢查

通過(guò)目視觀察膜元件的外觀，可初步判斷是否存在破損、老化或污染：

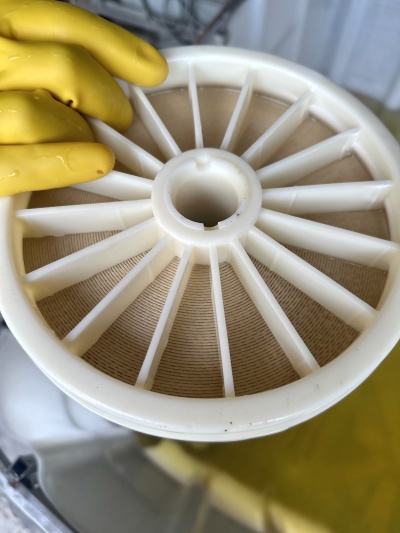

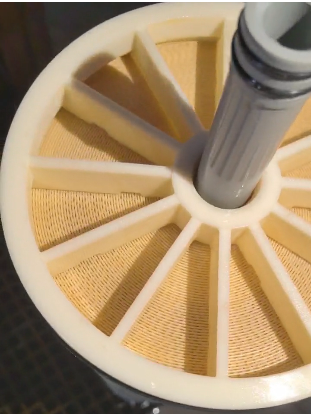

1. 膜元件完整性

檢查膜絲或膜片是否有破損、裂縫或孔洞。

卷式膜的膜頁(yè)邊緣若有泛黃、開(kāi)裂或膠層脫落，可能導(dǎo)致水流短路，影響脫鹽率。

2. 污染與結(jié)垢情況

有機(jī)物污染：膜表面呈棕褐色或黑色，手感黏滑，可能是微生物或膠體沉積。

無(wú)機(jī)鹽結(jié)垢：膜表面有白色堅(jiān)硬沉積物（如碳酸鈣、硫酸鈣），常見(jiàn)于濃水側(cè)。

金屬氧化物污染：膜表面呈紅棕色（鐵）或黃褐色（錳），多因進(jìn)水預(yù)處理不足導(dǎo)致。

3. 材質(zhì)老化

長(zhǎng)期使用后，膜材質(zhì)可能變脆、變硬或膨脹，失去彈性。

三、運(yùn)行與維護(hù)表現(xiàn)

1. 抗污染能力

好的膜元件在同等水質(zhì)下，抗污染周期更長(zhǎng)，化學(xué)清洗頻率低（如工業(yè)膜正常清洗周期＞3個(gè)月）。

若頻繁需要清洗（如每月1次以上），可能是膜選型不當(dāng)或膜性能下降。

2. 耐化學(xué)性與壽命

優(yōu)質(zhì)膜具有一定的耐酸、堿和氧化劑能力（如短時(shí)耐受pH2-12，余氯＜0.1ppm），但長(zhǎng)期暴露于強(qiáng)腐蝕性環(huán)境會(huì)加速老化。

正常使用壽命：工業(yè)膜約3-5年（取決于水質(zhì)和維護(hù)情況）。若使用壽命＜1 年，可能是質(zhì)量問(wèn)題或使用不當(dāng)。

3. 產(chǎn)水水質(zhì)穩(wěn)定性

合格的膜應(yīng)能持續(xù)產(chǎn)出穩(wěn)定水質(zhì)的水（如電導(dǎo)率波動(dòng)＜5%）。

若產(chǎn)水電導(dǎo)率突然升高且無(wú)法通過(guò)清洗恢復(fù)，可能是膜元件破損或脫鹽層失效。

綜上所述，判斷反滲透膜的好壞需結(jié)合數(shù)據(jù)化檢測(cè)（脫鹽率、產(chǎn)水量、壓力）、外觀檢查和長(zhǎng)期運(yùn)行記錄。日常維護(hù)中，定期監(jiān)測(cè)關(guān)鍵指標(biāo)并做好清洗和防護(hù)（如控制進(jìn)水余氯、濁度），可有效延長(zhǎng)膜壽命。若懷疑膜性能異常，建議先通過(guò)標(biāo)準(zhǔn)化清洗嘗試恢復(fù)，無(wú)效時(shí)再考慮更換。
